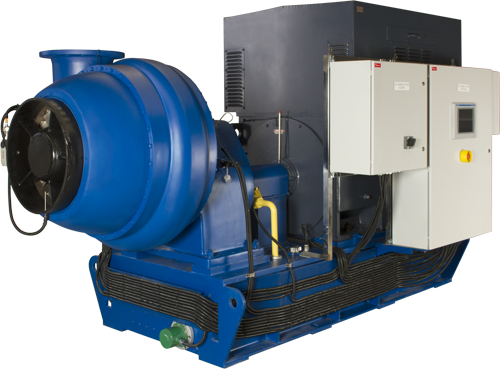

Серия GL-Turbo - высокоскоростные одноступенчатые центробежные турбокомпрессоры, предназначенные для нагнетания и эффективного регулирования подачи воздуха в технологических процессах воздуходувных установок.
Производительность: от 1 000 м3/ч до 120 000 м3/ч
Диапазон производительности: от 100 % до 45 %
Диапазон превышения давления: от 40 кПа до 240 кПа
(при 20°C и давлении 101 кПа)
Мощность электродвигателя: от 37 кВт до 3 300 кВт
Скорость электродвигателя: 3000 об/мин
КПД: до 86 %
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конструкция
Редуктор, регулируемые входные направляющие лопатки и выходные поворотно-лопастные диффузоры встроены в единый корпус. Благодаря этому, турбокомпрессор имеет компактный размер и высокую стабильность работы.

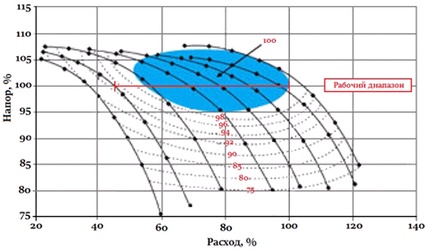

Напорно-расходные характеристики турбокомпрессора при различных углах поворота направляющих лопаток:
Регулирование производительности
Согласованные повороты лопастей входных и выходных направляющих механизмов позволяют эффективно регулировать расход в диапазоне от 100% до 45% от номинала и оптимально потреблять энергию.

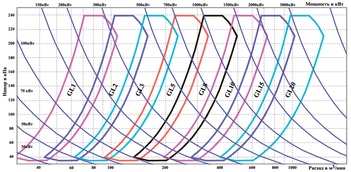

| Модель | Мин.расход, м³/час* | Макс.расход, м³/час** | Мин.мощность, кВт* | Макс.мощность, кВт* |
| GL1 | 2300 | 4500 | 75 | 160 |
| GL2 | 3400 | 6700 | 110 | 240 |
| GL3 | 5100 | 9900 | 170 | 350 |
| GL5 | 7700 | 15000 | 250 | 540 |
| GL8 | 10600 | 20700 | 350 | 740 |
| GL10 | 15900 | 31100 | 520 | 1110 |
| GL15 | 22100 | 43200 | 720 | 1540 |
| GL20 | 32200 | 63000 | 1050 | 2240 |
| GL30 | 46000 | 90000 | 1500 | 3200 |
| GL50 | 69000 | 135000 | 2250 | 4800 |
| Модель | Мин.расход, м³/час* | Макс.расход, м³/час** | Мин.мощность, кВт* | Макс.мощность, кВт* |
| GL1 | 2300 | 4500 | 75 | 160 |
| GL2 | 3400 | 6700 | 110 | 240 |
| GL3 | 5100 | 9900 | 170 | 350 |
| GL5 | 7700 | 15000 | 250 | 540 |
| GL8 | 10600 | 20700 | 350 | 740 |
| GL10 | 15900 | 31100 | 520 | 1110 |
| GL15 | 22100 | 43200 | 720 | 1540 |
| GL20 | 32200 | 63000 | 1050 | 2240 |
| GL30 | 46000 | 90000 | 1500 | 3200 |
| GL50 | 69000 | 135000 | 2250 | 4800 |
* Расход при 20C, 0% относит. влажности, давление на входе 1,013 бар (абс.), давление на выходе 0,7 бар (изб.)
** Расход при 20C, 0% относит. влажности, давление на входе 1,013 бар (абс.), давление на выходе 1 бар (изб.)
МОДЕЛЬНЫЙ РЯД
МНОГОСТУПЕНЧАТЫЕ ВОЗДУХОДУВКИ
| Модель | Мин. расход, м3/час* | Макс. расход, м3/час** | Мин. мощность, кВт* | Макс. мощность, кВт** |
| Серия LS | ||||
| DT1 | 1900 | 4100 | 55 | 125 |
| DT2 | 2900 | 6200 | 55 | 185 |
| DT3 | 4200 | 9100 | 75 | 250 |
| DT5 | 6300 | 13800 | 90 | 380 |
Серия DT

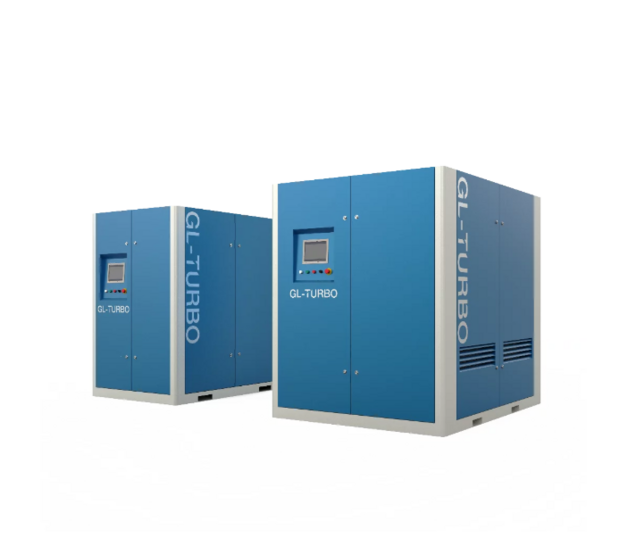

Воздуходувки GL-Turbo:
✓ Снижение энергозатрат на 45%
✓ Широкий диапазон регулирования расхода (30%-100%)
✓ Применяются во всех отраслях промышленности
Мощность: 75-540 л.с./ 55-400 кВт
Частота вращения: 1120-8140 об/мин
Расход воздуха: 1900-13800 м3/ч
Диапозон давления: 0,4-0,9 бар
Конструкция
| Модель | Мин. расход, м3/час* | Макс. расход, м3/час** | Мин. мощность, кВт* | Макс. мощность, кВт** |
| Серия LS | ||||
| LS6 | 900 | 3600 | 20 | 110 |
| LS8 | 1250 | 6250 | 40 | 210 |
| LS10 | 1900 | 4850 | 50 | 260 |
| LS12 | 2200 | 8000 | 100 | 500 |
| LS14 | 4000 | 14000 | 200 | 850 |
| LS18 | 8000 | 37500 | 200 | 1200 |
| LS24 | 10000 | 55000 | 200 | 1800 |
| LS30 | 10000 | 70000 | 400 | 2400 |
| Серия MC | ||||
| MC5 | 100 | 1800 | 5 | 60 |
| MC6 | 300 | 2200 | 20 | 70 |
| MC8 | 600 | 4500 | 20 | 140 |
Серия LS/MC

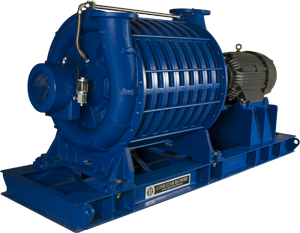

Многоступенчатые воздуходувки серии LS/MC используются для подачи воздуха и газов, обеспечивая превосходную производительность и эффективность по сравнению с традиционными воздуходувками.
Возможность регулирования производительности входной регулирующей задвижкой либо при помощи ЧРП.
Диапазон мощности: 20-2400 кВт,
при диапазоне давления 15-170 кПа.
Диапазон производительности: 100-75000 м³/час.
Конструкция
Решаемая технологическая задача;
Реальные характеристики воздуха в течение года (температура, влажность, давление);
Переменные режимы работы;
Инфраструктурные ограничения (параметры питающей сети, место размещения, состояние смежного оборудования и др.)
Степень автоматизации и информатизации;
Перспективы изменения системы (изменение объемов, замена смежного оборудования, стоимость электроэнергии и др.)
РЕШЕНИЕ ЗАДАЧ "ПОД КЛЮЧ"
РЕШЕНИЕ ЗАДАЧ "ПОД КЛЮЧ"
БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ ПО ВАШЕЙ ЗАДАЧЕ
ОПЫТ В РФ
В настоящее время на территории Российской Федерации реализуются след. проекты:
Поставлены две турбовоздуходувки серии GL-20 производительностью 48 000 м³/ч каждая. Внедрение запланировано в 2021г.
Объект: "Люберецкие очистные сооружения", которые являются крупнейшими в Европе.
Закончен монтаж турбовоздуходувок серии GL-20 в количестве 3 шт. производительностью 38 800 м³/ч каждая.
Ввод в эксплуатацию планируется в апреле 2021 г.
Поставлены две турбовоздуходувки GL-turbo серии LS24-4.
Все работы по проекту были, удалось снизить энергопотребление путем регулирования.
Год реализации проекта: 2024
КАЧЕСТВО ПРОИЗВОДСТВА И ПРОДУКЦИИ
испытаний в Китае

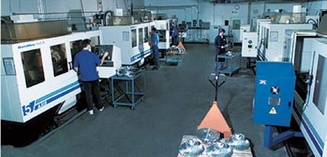

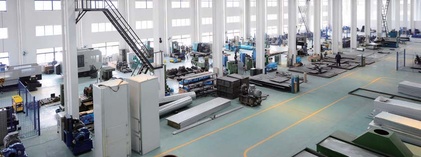

Производство сертифицировано по ISO9001: 2008 и ISO14001: 2004 и оснащено современными испытательными стендами.
Производство сертифицировано по ISO9001: 2008 и ISO14001: 2004 и оснащено современными испытательными стендами.
